Що таке магістральний фільтр для води?
Що таке магістральний фільтр для води? Він являє собою зазвичай компактну конструкцію, яка монтується безпосередньо в трубопровід. Найпоширеніші магістральні фільтри ми розглянемо в цій статті.
Картриджні фільтри для води
Такий пристрій являє собою пластикову колбу, всередині якої можуть знаходитися різні картриджі:
- поліпропіленові и нитчатые застосовуються для механічного очищення від частинок піску, мулу, іржі, глини розміром понад 1, 5, 10 і 20 мкм;
- з гранульованим активованим вугіллям — знижує кольоровість і запахи води (видаляє хлор і органічні речовини, зокрема фульвокислоти);
- карбонблоки з пресованого порошкового кокосового активованого вугілля крім органіки та хлору, можуть затримувати частинки механічних домішок - розміром понад 10 мкм;
- з гранульованим активованим вугіллям Centaur - забезпечує окиснення сірководню до безпечних сполук, що не мають смаку і запаху;
- з каталітичним матеріалом Ferromixдля зниження вмісту заліза і марганцю, прибирає металічний присмак і жовтуватий відтінок.
Як працює?
Вода надходить в зовнішню частину картриджа, проходить через фільтруючий матеріал і відводиться через центральну його частину назад в трубопровід.
Коли потрібно замінити картридж, крани до та після колби перекриваються, а кран в обв'язці відкривається. Термін служби картриджа - 3 - 6 місяців в залежності від обсягу використовуваної води та продуктивності.
Використання
Такі пристрої підійдуть для очищення води в квартирі або маленькому котеджі. Вони використовуються перед системами комплексного очищення Ecosoft FK і перед фільтрами-пом'якшувачами FU. Також такі фільтри встановлюють перед комерційними та промисловими системами зворотного осмосу та ультрафільтрації.
Характеристики розповсюджених моделей
|
Діаметр підключення |
Робочий тиск, бар |
Максимальний тиск, бар |
Робоча температура, |
Розміри (Д × В), мм |
|
2,5’’x10’’ | ½’’ и ¾’’ | 3,5 - 4 | 6 (*30) | 3 - 43 (**80) | 95 × 320 | |
4,5’’x10’’ | ½’’ | 3,6 - 6 | 8 | 3 - 35 | 185 × 320 | |
4,5’’x20’’ | 1’’ | 190 × 605 | ||||
Характеристики картриджів |
||||||
Тип картриджа |
Спінений поліпропілен |
Поліпропіленова нитка |
Активоване вугілля |
Карбонблок | Centaur | Ferromix |
Продуктивність, л/хв |
||||||
2,5’’x10’’ | 8 | 8 | 1 | 1 | - | 1 |
4,5’’x10’’ | 15 | - | 5 | 5 | 5 | - |
4,5’’x20’’ | 30 | 20 | 5 | 5 | 5 | 5 |
Максимальний ресурс, л | ||||||
2,5’’x10’’ | 15 000 | 15 000 | 10 000 | 15 000 | - | 2 500 |
4,5’’x10’’ | 40 000 | 40 000 | 30 000 | 25 000 | 15 | - |
4,5’’x20’’ | 80 000 | 80 000 | 60 000 | 50 000 | 30 | 10 000 |
Застосування | ||||||
2,5’’x10’’ |
Механічне очищення води вдома очищення питної води |
Очищення питної води | - | Питна водопідготовка | ||
4,5’’x10’’ |
Побутові системи очищення води, передочистка перед системами зворотного осмосу та ультрафільтрації |
Освітлення води та видалення хлору вдома. Постфільтрація в системах комерційної водопідготовки | Побутові системи видалення заліза/сірководню | |||
4,5’’x20’’ |
* фільтр підвищеного тиску
** фільтр для гарячої води
Дискові фільтри
Такі пристрої застосовуються відносно недавно і вже набули широкого поширення. Це обумовлено перевагами таких фільтрів:
- компактні габарити;
- механічна міцність;
- відсутність змінних елементів;
- автоматична або ручна промивка.
Як працює?
Може являти собою пластиковий або полімерний корпус-колбу, всередині якого знаходиться циліндричний сердечник, що являє собою розподільчу систему. На нього надітий пакет гнучких полімерних дисків з гофрованою поверхнею. Ці диски щільно стискаються поршнем і створюють фільтруюче тіло, пористість (рейтинг фільтрації) якого визначається ступенем стиснення.

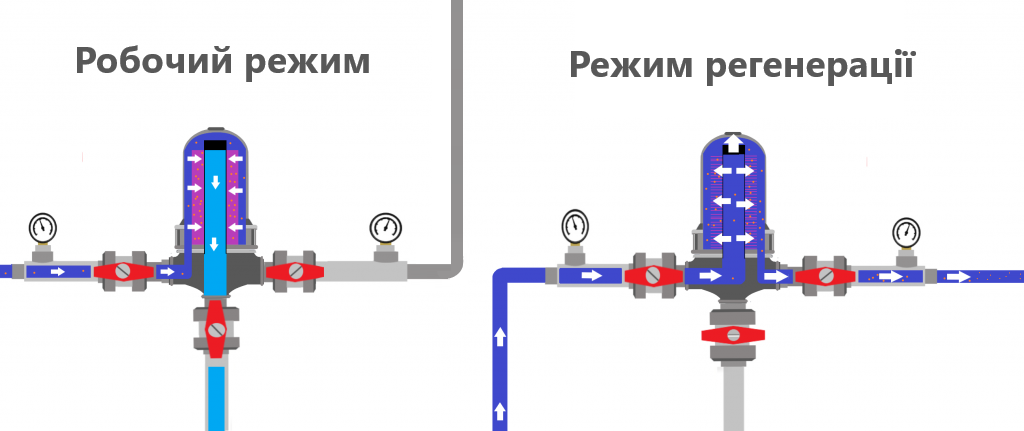

Під час фільтрації вода надходить на зовнішню поверхню дисків, обтікає їхню поверхню і відводиться в центральну частину сердечника звідки отрапляє в трубопровід. Для регенерації поршень відкручується, вихідна неочищена вода подається у внутрішню частину фільтра і протитечією вимиває забруднення з розімкнутих дисків. (На схемі нижче зображено принцип роботи та регенерації системи.) Зазвичай фільтри встановлюються каскадом з 2 - 3 одиниць і в момент, коли один з них переходить в режим промивки, інші продовжують працювати.
Застосування
Пристрої знайшли широке використання в сфері сільського господарства, зокрема для систем поливу і зрошення, де необхідні фільтри високої продуктивності. Також використовуються для свердловинних і грунтових вод в інших виробничих підприємствах.
Промивні фільтри
Також є поширеними, конструкція являє собою пластиковий, металевий або комбінований корпус і розміщений всередині фільтроелемент. Такий фільтр підлягає зворотному або прямому промиванню в ручному або автоматичному режимі.
У нашому асортименті можна знайти весь ряд фільтрів компанії BWT. Нижче спробуємо трохи розповісти про них.
Лінійка Multipur
Це фільтри, які використовуються в промисловості.
Корпус його виготовлений з бронзи, а фільтруючий елемент - з нержавіючої сталі. Це дозволяє працювати при тиску до 10 бар і робочій температурі 30 - 40 оС, мінімальна витрата води на промивку в таких системах 1,7 л/c.
Варто зазначити, що для фільтрів з ручним промиванням рейтинг фільтрації 100 мкм і робочий тиск в межах 2 - 10 бар. Для автоматичних фільтрів мінімальний тиск 2,5 мкм, а також є фільтруючі елементи на 100 і 200 мкм.
|
MULTIPUR | ||||
|
65 M*/AP** | 80 M*/AP** | 100 M*/AP** | 125 M*/AP** | 150 M*/AP** |
Продуктивність, м.куб/год |
35 | 40 | 45 | 51 | |
Підключення | DN65 | DN80 | DN100 | DN125 | DN150 |
Швидкість потоку води при зворотному промиванні, м³/год | 5 | 5,7 | 8,6 | 10 | 10 |
Маса, кг | 13 | 16 | 21 | 28 | 32 |
* ручна промивка
** автоматична промивка
Лінійка Protector
Ці фільтри передбачають пряму або зворотну промивку в ручному режимі. Вони використовуються як в побутових, так і в промислових цілях. Верхня приєднувальна частина виконується з латуні, а колба з прозорого пластика, який витримує високий тиск до 16 бар. Мінімальний тиск - 1,5 бар, рейтинг фільтрації - 100 мкм. А робоча температура 5 - 30 °С. У лінійці Protector mini є рішення для гарячої води температурою до 70 ° С.
PROTECTOR mini |
Protector BW |
Europafilter RS (RF) | ||||||||
|
½’’ | ¾’’ | 1’ | ¾’’ | 1’’ | ¾’’ | 1’’ | 1¼’’ | 1½’’ | 2 |
Номінальний діаметр під'єднання | 15 | 20 | 25 | 20 | 25 | 20 | 25 | 32 | 40 | 50 |
Продуктивність, м³/год |
1,6 | 2,8 | 3,5 | 3 | 3,5 | 3 | 3,5 | 4 | 9 | 12 |
Рейтинг фільтрації, мкм | 100 | 90 - 110 | 90 - 200 | |||||||
Промивка | Пряма | Зворотна |
Лінійка R1
Це нові привабливі фільтри преміум якості. Вони передбачають видалення частинок розміром понад 90 - 110 мкм, максимальний тиск - 16 бар.
Крім стильного дизайну цей фільтр може встановлюватися як вертикально, так і горизонтально та передбачає 10-річну гарантію.
|
¾’’ (RSF) | 1’’ (RSF) | 1¼’’ (RSF) | ¾’’ (HWS) | 1’’ (HWS) | 1¼’’ (HWS) |
Номінальний діаметр підключення | 20 | 25 | 32 | 20 | 25 | 32 |
Продуктивність, м³/год |
3,35 | 3,67 | 4,10 | 2,27 | 3,6 | 5,8 |
Тиск після редукційного клапана, бар | - | - | - | 2-6 |
Фільтри від накипу

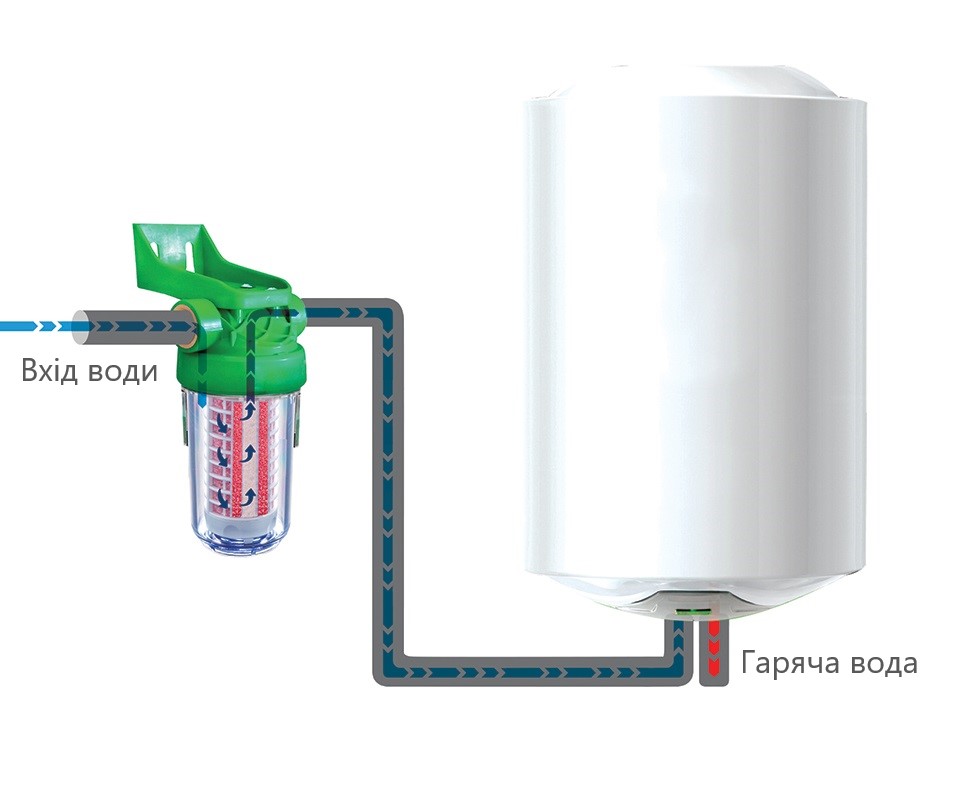

Це картриджні магістральні фільтри, в яких використовуються матеріали, здатні виділяти в потік рідини певну кількість зм'якшувати реагентів. Традиційно в ролі завантажень використовуються поліфосфати: вони забезпечують високий рівень захисту нагрівальних елементів від накипу, в результаті можна економити до 30% електроенергії і до 50% миючих засобів.
Однак фосфати мають небезпечний вплив на навколишнє середовище, коли вода, надмірно насичена ними, потрапляє на станції біологічного очищення стічних вод, на очисних спорудах починається неконтрольоване розмноження мікроорганізмів і водоростей, в тому числі ціанобактерій.
Компанія Ecosoft використовує в фільтрах від накипу безпечний наповнювач, який являє собою гранули, просочені розчинним реагентом не містить фосфати. При цьому ефективність пристрою не нижча за фосфатні аналоги.
Що таке магнітний фільтр для води?
Магнітний фільтр - це пристрій, робота якого заснована на постійному магнітному полі, що перешкоджає утворенню кристалів накипу. Конструкція являє собою циліндричний сталевий корпус, всередині якого знаходяться постійні магніти. Встановлюється такий пристрій безпосередньо в трубопровід за допомогою використання фітингів.
Принцип дії магнітного фільтра заснований на дії на воду магнітного поля. Коли вода проходить через пристрій, іони розчинених речовин (в тому числі солей жорсткості) "упорядковуються" в особливу структуру. Замість плоских пластинчастих кристалів, які мають властивість до утворення агломератів, які легко осідають на поверхні, утворюються гострі голчасті кристали. Вони, в свою чергу, не здатні склеюватися між собою і поверхнями та утворювати накип. Ці кристали зависають в товщині рідкої фази, а при відстоюванні осідають на дно.
Незважаючи на те, що конструкція приладу здається дуже простою, його ефективність щодо попередження накипоутворення досягає 50%. З урахуванням того, що одного пристрою вистачає на 5 - 7 років роботи, це досить вдалий варіант.
Ми спробували відповісти на основні запитання, а якщо у вас залишилося що запитати, пишіть у коментарях.
