Артикул : MO24XLWE

Промышленная система обратного осмоса Ecosoft MO-24

Ключевые выгоды
  • Энергосбережение с мембранами Dow Filmtec™ и насосом Grundfos

  • Высокая надёжность в тяжёлых условиях эксплуатации благодаря лучшим технологиям и комплектующим

  • Индивидуальный расчет потребления энергии, воды и антискаланта, а также состава очищенной воды

  • ISO 9001 сертифицированное производство

Описание

Ecosoft MO-24 это автоматизированная система обратного осмоса производительностью 24…28 м3/ч. В комплекте основного оборудования насос высокого давления Grundfos, мембранные элементы сверхнизкого давления Dow Filmtec™, электромагнитные клапаны Danfoss и регулирующие клапаны Honeywell.

Система оснащена контроллером и комплектом основных необходимых контрольно-измерительных приборов. Дополнительные узлы и комплектующие можно заказать, как опции.

Применение

Системы обратного осмоса Ecosoft применяются в ряде отраслей и сфер бизнеса, таких как:



Применения



Преимущества

ico_boiler.png Паровые котлы Меньше продувка котла по сравнению с водой, умягченной с помощью ионного обмена
Микроэлектронные производства Высокая степень отсечения кремния, бора, аммония и других примесей гарантирует минимальный процент отбраковки полупроводниковых изделий
ico_pharma.png Фармацевтические производства Стабильное удаление пирогенов и токсических примесей
ico_food.png Пищевые производства Мембраны Dow Filmtec™ с высокими характеристиками и опциональная комплектация подмесом исходной воды
ico_chem.png Химические производства Деминерализованная вода используется в большинстве химических производств
ico_cooling.png Теплосети и градирни Обратный осмос очищает воду от всех примесей, предотвращая образование минеральных отложений и коррозию трубопроводов
ico_anod.png Гальванические цеха Системы Ecosoft позволяют получить очищенную воду любой категории
ico_glass.png Производства стеклопакетов Деминерализованная вода не образует отложений на поверхности стекла и снижает расход моющих средств для мойки стекол
ico_textile.png Текстильные производства Очищенная с помощью обратного осмоса вода гарантирует высочайшее качество текстильной продукции
ico_bottle.png Производство бутилированной воды Мембранные элементы Dow Filmtec™ позволяют получить очищенную воду любой категории даже с высоким содержанием нитратов, аммония, окисляемостью, солесодержанием и т.д.
ico_irri.png Полив и орошение Обессоленная вода безопасна как для растений, так и для систем полива и увлажнения
ico_fish.png Рыбные хозяйства Опциональный подмес исходной воды позволяет точно отрегулировать состав до требуемой минерализации, pH, жесткости или щёлочности
ico_building.png Станции водоподготовки Вода, очищенная с помощью систем обратного осмоса, соответствует требованиям СанПиН и продлевает срок службы трубопроводов и оборудования
ico_wash.png Прачечные и автомойки Обессоленная вода исключает возможность появления налета и осадка на поверхностях, не снижает качество ткани при стирке, уменьшает расход моющих средств
ico_desal.png Обессоливание воды Сверхнизконапорные мембраны Dow Filmtec™ XLE и насосы Grundfos® обеспечивают наименьший расход энергии на получение 1 м3 очищенной воды

Характеристики

Технические характеристики

График производительности_MO_24.png

Номинал. производительность1

24 м3

Степень извлечения пермеата

75%

Макс. солесодержание

3000 мг/л

Расход исходной воды

30-40 м3

Рабочее давление

8…12 бар

Максимально давление

14 бар

Электрические характеристики

3 × 380 В, 50 Гц

Электрическая мощность

18,5 кВт

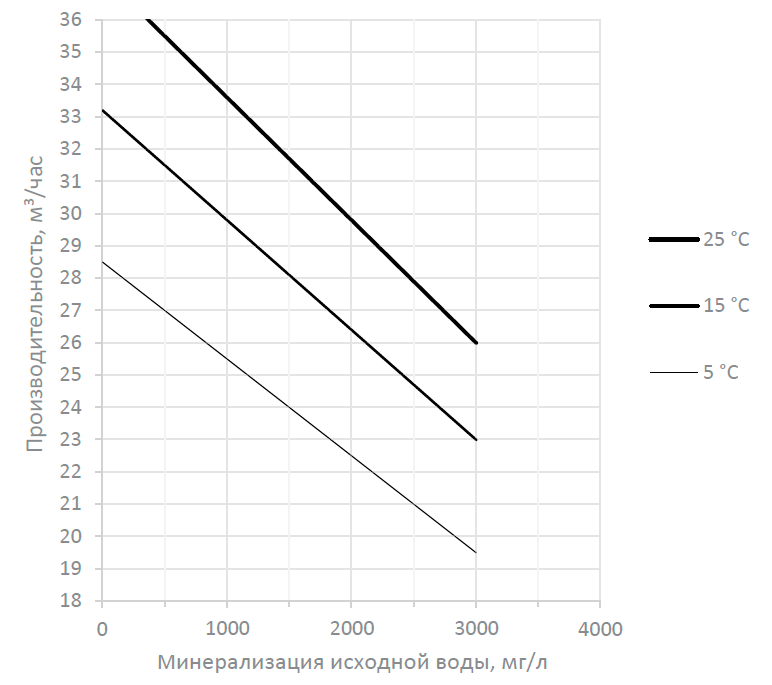

1 Производительность зависит от солесодержания воды, температуры и конверсии пермеата – см. график справа

Основные компоненты

Насос Grundfos CR

1 шт

Мембранодержатель из стеклопластикового композита

6 шт

Нержавеющий фильтр механической очистки

2 шт

Электроприводные краны

2 шт

Балансировочные клапана

2 шт

Шкаф автоматики с IoT-контроллером Ecosoft OC6000

1 шт

Трубная обвязка, арматура, и фитинг

1 кмпл

Контрольно-измерительные приборы (датчики, манометры, ротаметры)

1 кмпл

Мембранные элементы Filmtec XLE-440

24 шт

Металлическая станина

1 кмпл

Основные параметры

Габаритные размеры (Ширина × глубина × высота):

— система обратного осмоса

5,50×1,60×2,40 м

Вес

— система обратного осмоса с мембранами

1450 кг

Трубные присоединения

Исходная вода

DN80

Пермеат

DN65

Концентрат

DN80

Требования к качеству исходной воды

— Общая минерализация

< 3000 мг/л

— Жесткость

< 150 мг/л CaCO3

— Железо

< 0,1 мг/л

— Марганец

< 0,05 мг/л

— Сероводород

нет

— Кремний

< 20 мг/л

— Хлор

< 0,1 мг/л

— SDI

< 5


Принцип работы и обслуживание

Принцип работы:

Вода, поступающая в систему обратного осмоса, проходит предварительную очистку на картриджных фильтрах тонкой очистки 5 мкм, входящие в комплект установки. На мембранный модуль вода подается насосом высокого давления. В рабочем режиме в мембранном модуле установки происходит разделение воды на два потока: деминерализованную воду – пермеат и воду с повышенным солесодержанием – концентрат. Часть концентрата во время работы модуля сбрасывается в канализацию, а часть направляется на вход насоса высокого давления, обеспечивая так называемый рецикл концентрата. В поток входящей воды может дозироваться антискалант, который препятствует образованию отложений внутри мембранных элементов.

Деминерализованная вода (пермеат) поступает в накопительный бак пермеата, в котором монтируется датчик уровня, отключающий установку при заполнении бака. Установка перед отключением или с заданной периодичностью автоматически промывается исходной водой. Приведенный режим называется режимом гидравлической промывки, при этом на установку требуется кратковременная, в течение 1-2 минут подача воды, превышающая подачу в рабочем режиме.

Управление установкой производится от контроллера и обеспечивает:

  • включение и отключение установки по уровню в накопительной емкости,

  • выполнение автоматической гидравлической промывки мембран,

  • блокировки и предупредительную сигнализацию при нештатных ситуациях для защиты насоса от сухого хода, защиты мембран от высокого давления и т. д.

  • измерение и отображение электропроводности и температуры


Обслуживание системы:

Картриджи механической очистки предназначены для защиты мембранных элементов от крупных примесей, таких как песок, частицы глины и т. д. Промедление с заменой картриджа может привести к повреждению или разрушению мембраны. Для исключения таких критических ситуаций мы настоятельно рекомендуем менять картридж предварительной очистки воды не реже одного раза в 3 месяца.

Если качество очищенной воды ухудшилось или было замечено снижение производительности, необходимо провести химическую промывку обратноосмотической мембраны с помощью станции химической промывки и специальных реагентов. Для получения очищенной воды неизменного качества мы рекомендуем проводить химическую промывку обратноосмотической мембраны не реже двух раз в год.

В случае, если вы не планируете пользоваться системой в течение длительного времени, рекомендуется перекрыть подачу воды на систему, а также законсервировать мембранные элементы с использованием специального консервирующего раствора — это позволит сохранить работоспособность мембран при простое.

Рекомендуется вести журнал технического обслуживания системы обратного осмоса и журнал показателей работы системы и качества воды. Наличие истории обслуживания и работы системы позволит максимально эффективно и своевременно выполнять замену картриджей, химические промывки мембран и другие действия по обслуживанию системы


Меры предосторожности:

  • Прочитайте инструкцию перед работой

  • Используйте трубы, диаметр которых не меньше диаметров соответствующих присоединений системы обратного осмоса (приведены в спецификации)

  • Входной фильтр грубой очистки должен иметь присоединительный размер, равный или больше чем Ду присоединения исходной воды к системе обратного осмоса. Фильтры типоразмера 2,5×10 имеют пропускную способность 1-2 м3/ч, недостаточную для установки перед этой системой обратного осмоса.

  • Мембранные элементы транспортируются в оригинальной упаковке, перед вводом системы в эксплуатацию их необходимо установить в корпуса давления. Кольцевые уплотнения мембранных элементов должны находиться со стороны впуска исходной воды в корпус.

  • Извлекайте картриджи префильтров из упаковки перед установкой.

  • Убедитесь в том, что давление исходной воды достаточно для включения системы.

  • Проверьте индикацию реле контроля напряжения Lovato в шкафу автоматики после первого включения электропитания. Красный светоиндикатор или мигающий зелёный показывает неправильную последовательность подключения фаз или несоответствующее требованиям напряжение.

  • Не используйте латунные, медные и стальные трубы и фитинга для очищенной воды.

  • Во время первого запуска при вводе в эксплуатацию, необходимо отрегулировать величины расходов рецикла и сброса концентрата и рабочее давление с помощью регулирующих клапанов.

  • Рабочее давление не должно превышать 12 бар. Соотношение расходов пермеата и концентрата не должно превышать 0,75 (75%).

  • Пермеат, полученный в течение первого часа после установки новых или отрегенерированных мембранных элементов, необходимо сбрасывать в канализацию.

  • Рекомендуется подавать исходную воду из резервуара с подающим насосом и подавать очищенную воду в резервуар очищенной воды с насосом для подачи воды потребителю.

  • Рекомендуется иметь ремкомплект.
