Промышленная система обратного осмоса Ecosoft MO1 (без мембраны)

Ecosoft MO-1 это автоматизированная система обратного осмоса производительностью 1…1,2 м³/ч. В комплекте основного оборудования насос высокого давления Grundfos, электромагнитные клапаны Danfoss и регулирующие клапаны Honeywell.

Система оснащена контроллером и комплектом основных необходимых контрольно-измерительных приборов. Дополнительные узлы и комплектующие можно заказать, как опции.

Мембранный элемент в комплект не входит!

Системы обратного осмоса Ecosoft применяются в ряде отраслей и сфер бизнеса, таких как:

Применения		Преимущества
	Паровые котлы	Меньше продувка котла по сравнению с водой, умягченной с помощью ионного обмена
	Микроэлектронные производства	Высокая степень отсечения кремния, бора, аммония и других примесей гарантирует минимальный процент отбраковки полупроводниковых изделий
	Фармацевтические производства	Стабильное удаление пирогенов и токсических примесей
	Пищевые производства	Мембраны Dow Filmtec™ с высокими характеристиками и опциональная комплектация подмесом исходной воды
	Химические производства	Деминерализованная вода используется в большинстве химических производств
	Теплосети и градирни	Обратный осмос очищает воду от всех примесей, предотвращая образование минеральных отложений и коррозию трубопроводов
	Гальванические цеха	Системы Ecosoft позволяют получить очищенную воду любой категории
	Производства стеклопакетов	Деминерализованная вода не образует отложений на поверхности стекла и снижает расход моющих средств для мойки стекол
	Текстильные производства	Очищенная с помощью обратного осмоса вода гарантирует высочайшее качество текстильной продукции
	Производство бутилированной воды	Мембранные элементы Dow Filmtec™ позволяют получить очищенную воду любой категории даже с высоким содержанием нитратов, аммония, окисляемостью, солесодержанием и т.д.
	Полив и орошение	Обессоленная вода безопасна как для растений, так и для систем полива и увлажнения
	Рыбные хозяйства	Опциональный подмес исходной воды позволяет точно отрегулировать состав до требуемой минерализации, pH, жесткости или щёлочности
	Станции водоподготовки	Вода, очищенная с помощью систем обратного осмоса, соответствует требованиям СанПиН и продлевает срок службы трубопроводов и оборудования
	Прачечные и автомойки	Обессоленная вода исключает возможность появления налета и осадка на поверхностях, не снижает качество ткани при стирке, уменьшает расход моющих средств
	Обессоливание воды	Сверхнизконапорные мембраны Dow Filmtec™ XLE и насосы Grundfos® обеспечивают наименьший расход энергии на получение 1 м3 очищенной воды

Технические характеристики
Номинал. производительность1	1 м3/ч
Степень извлечения пермеата	75%
Макс. солесодержание	3000 мг/л
Расход исходной воды	1,3-2 м3/ч
Рабочее давление	8…12 бар
Максимально давление	14 бар
Электрические характеристики	400 В, 50 Гц
Электрическая мощность	3 кВт

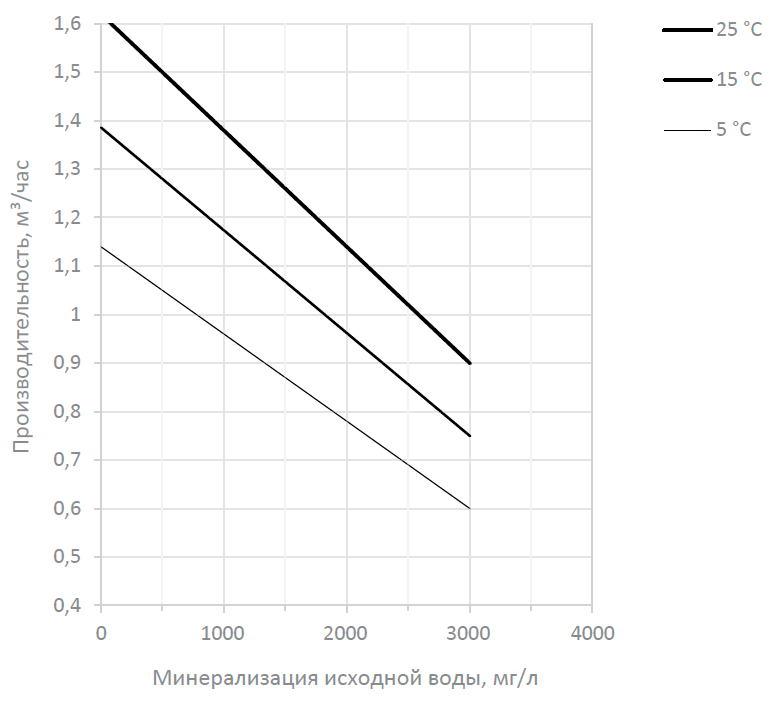

1 Производительность зависит от солесодержания воды, температуры и конверсии пермеата – см. график справа

Опции:

• Мембрана Filmtec™ XLE-440 / ECO PRO-440 / BW30HRLE / BW30XFRLE-400 или Ecosoft ELP8040

• Насос-дозатор антискаланта

• Узел промывки мембран пермеатом

• Узел подмеса исходной воды

Схема установки

Принцип работы:

Вода, поступающая в систему обратного осмоса, проходит предварительную очистку на картриджных фильтрах тонкой очистки 5 мкм, входящие в комплект установки. На мембранный модуль вода подается насосом высокого давления. В рабочем режиме в мембранном модуле установки происходит разделение воды на два потока: деминерализованную воду – пермеат и воду с повышенным солесодержанием — концентрат. Часть концентрата во время работы модуля сбрасывается в канализацию, а часть направляется на вход насоса высокого давления, обеспечивая так называемый рецикл концентрата. В поток входящей воды может дозироваться антискалант, который препятствует образованию отложений внутри мембранных элементов.

Деминерализованная вода (пермеат) поступает в накопительный бак пермеата, в котором монтируется датчик уровня, отключающий установку при заполнении бака. Установка перед отключением или с заданной периодичностью автоматически промывается исходной водой. Приведенный режим называется режимом гидравлической промывки, при этом на установку требуется кратковременная, в течение 1-2 минут подача воды, превышающая подачу в рабочем режиме.

Управление установкой производится от контроллера и обеспечивает:

• включение и отключение установки по уровню в накопительной емкости,

• выполнение автоматической гидравлической промывки мембран,

• блокировки и предупредительную сигнализацию при нештатных ситуациях для защиты насоса от сухого хода, защиты мембран от высокого давления и т. д.

• измерение и отображение электропроводности и температуры

Обслуживание системы:

Картриджи механической очистки предназначены для защиты мембранных элементов от крупных примесей, таких как песок, частицы глины и т. д. Промедление с заменой картриджа может привести к повреждению или разрушению мембраны. Для исключения таких критических ситуаций, мы настоятельно рекомендуем менять картридж предварительной очистки воды не реже одного раза в 3 месяца.

Если качество очищенной воды ухудшилось или было замечено снижение производительности, необходимо провести химическую промывку обратноосмотической мембраны с помощью станции химической промывки и специальных реагентов. Для получения очищенной воды неизменного качества, мы рекомендуем проводить химическую промывку обратноосмотической мембраны не реже двух раз в год.

В случае, если вы не планируете пользоваться системой в течение длительного времени, рекомендуется перекрыть подачу воды на систему, а также законсервировать мембранные элементы с использованием специального консервирующего раствора — это позволит сохранить работоспособность мембран при простое.

Рекомендуется вести журнал технического обслуживания системы обратного осмоса и журнал показателей работы системы и качества воды. Наличие истории обслуживания и работы системы позволит максимально эффективно и своевременно выполнять замену картриджей, химические промывки мембран и другие действия по обслуживанию системы

Меры предосторожности:

• Прочитайте инструкцию перед работой.

• Используйте трубы, диаметр которых не меньше диаметров соответствующих присоединений системы обратного осмоса (приведены в спецификации).

• Входной фильтр грубой очистки должен иметь присоединительный размер, равный или больше чем Ду присоединения исходной воды к системе обратного осмоса. Фильтры типоразмера 2,5×10 имеют пропускную способность 1-2 м³/ч, недостаточную для установки перед этой системой обратного осмоса.

• Мембранные элементы транспортируются в оригинальной упаковке, перед вводом системы в эксплуатацию их необходимо установить в корпуса давления. Кольцевые уплотнения мембранных элементов должны находиться со стороны впуска исходной воды в корпус.

• Извлекайте картриджи префильтров из упаковки перед установкой.

• Убедитесь в том, что давление исходной воды достаточно для включения системы.

• Проверьте индикацию реле контроля напряжения Lovato в шкафу автоматики после первого включения электропитания. Красный светоиндикатор или мигающий зелёный показывает неправильную последовательность подключения фаз или несоответствующее требованиям напряжение.

• Не используйте латунные, медные и стальные трубы и фитинга для очищенной воды.

• Во время первого запуска при вводе в эксплуатацию, необходимо отрегулировать величины расходов рецикла и сброса концентрата и рабочее давление с помощью регулирующих клапанов.

• Рабочее давление не должно превышать 12 бар. Соотношение расходов пермеата и концентрата не должно превышать 0,75 (75%).

• Пермеат, полученный в течение первого часа после установки новых или отрегенерированных мембранных элементов, необходимо сбрасывать в канализацию.

• Рекомендуется подавать исходную воду из резервуара с подающим насосом и подавать очищенную воду в резервуар очищенной воды с насосом для подачи воды потребителю.

• Рекомендуется иметь ремкомплект.
