Что такое магистральный фильтр для воды?

30.10.2019
Кузьминчук Анна
аспирант кафедры ТНВ,В и ОХТ НТУУ "КПИ"

Что такое магистральный фильтр для воды? Он представляет собой обычно компактную конструкцию, которая монтируется непосредственно в трубопровод. К самым распространенным магистральным фильтрам относятся:

  1. картриджные
  2. дисковые
  3. промывные
  4. от накипи
  5. магнитные

Картриджные фильтры для воды

Такое устройство представляет собой пластиковую колбу, внутри которой могут находиться разные картриджи:

Как работает?

Вода поступает во внешнюю часть картриджа, проходит через фильтрующий материал и отводится через центральную его часть обратно в трубопровод.

Когда нужно заменить картридж, краны до и после колбы перекрываются, а кран в обвязке открывается. Срок службы картриджа 3 - 6 месяцев в зависимости от объема используемой воды и производительности.

Принцип работы и регенерации магистрального фильтра BB20

Применение

Такие устройства подойдут для очистки воды в квартире или маленьком коттедже. Они используются перед системами комплексной очистки Ecosoft FK и перед фильтрами-умягчителями FU. Также такие фильтры устанавливают перед коммерческими и промышленными системами обратного осмоса и ультрафильтрации.

Характеристики распространенных моделей


Диаметр подклю-чения

Рабочее давление,

бар

Макси-мальное давление,

бар

Рабочая температура,

Размеры (Д × В), мм

2,5’’x10’’

½’’ и ¾’’

3,5 - 4

6 (*30)

3 - 43 (**80)

95 × 320

4,5’’x10’’

½’’

3,6 - 6

8

3 - 35

185 × 320

4,5’’x20’’

1’’

190 × 605

Характеристики картриджей

Тип картриджа

Вспененный поли-пропилен

Полипро-пиленовая нить

Активиро-ванный уголь

Карбонблок

Centaur

Ferromix

Производительность, л/мин

2,5’’x10’’

8

8

1

1

-

1

4,5’’x10’’

15

-

5

5

5

-

4,5’’x20’’

30

20

5

5

5

5

Максимальный ресурс, л

2,5’’x10’’

15 000

15 000

10 000

15 000

-

2 500

4,5’’x10’’

40 000

40 000

30 000

25 000

15

-

4,5’’x20’’

80 000

80 000

60 000

50 000

30

10 000

Применение

2,5’’x10’’

Механическая очистка

воды дома,

очистка питьевой воды

Очистка питьевой воды

-

Питьевая водоподготовка

4,5’’x10’’

Бытовые системы

очистки воды,

предочистка перед системами обратного осмоса и ультрафильтрации

Осветление воды и удаление хлора дома. Постфильтрация в системах коммерческой водоподготовки

Бытовые системы удаления железа/сероводорода

4,5’’x20’’

  * фильтр повышенного давления

  ** фильтр для горячей воды

Дисковые фильтры

Такие устройства применяются относительно недавно и уже получили широкое распространение. Это обусловлено большими преимуществами таких фильтров:

  • компактные габариты;
  • механическая прочность;
  • отсутствие сменных элементов;
  • автоматическая или ручная промывка.

Как работает?

Может представлять собой пластиковый или полимерный корпус-колбу, внутри которого находится цилиндрический сердечник, представляющий собой распределительную систему. На него надет пакет гибких полимерных дисков с гофрированной поверхностью. Эти диски плотно сжимаются поршнем и таким образом создают фильтрующее тело, пористость (рейтинг фильтрации) которого определяется степенью сжатия.

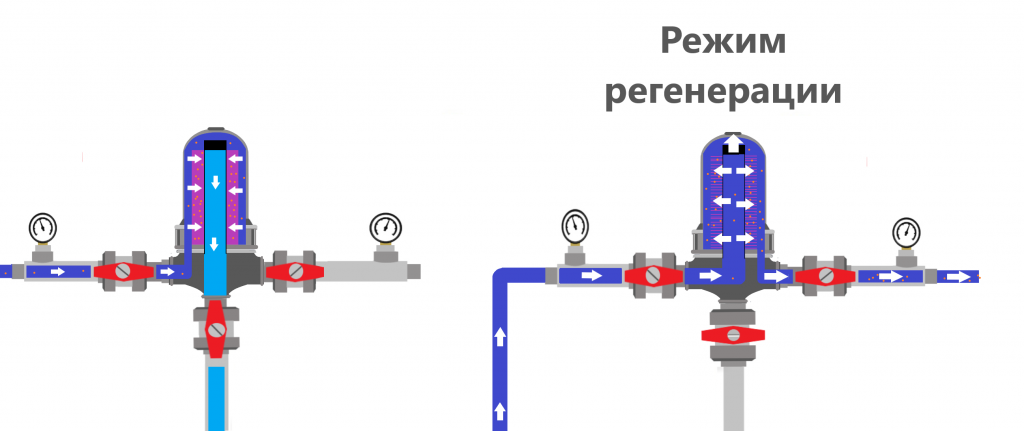

Во время фильтрации вода поступает на внешнюю поверхность дисков, обтекает ее поверхность и отводится в центральную часть сердечника и далее в трубопровод. Для регенерации поршень откручивается, исходная неочищенная вода подается во внутреннюю часть фильтра и противотоком вымывает загрязнения из разомкнутых дисков. (На схеме ниже изображен принцип работы и регенерации системы.) Обычно фильтры устанавливаются каскадом из 2 - 3 единиц и в момент, когда один из них переходит в режим промывки, остальные продолжают работать.

Дисковый фильтр Arkal. Принцип работы

Применение

Устройства нашли широкое использование в сфере сельского хозяйства, в частности для систем полива и орошения, где необходимы фильтры высокой производительности. Также используются для скважинных и грунтовых вод в других производственных предприятиях.

Промывные фильтры

Также являются распространенными, конструкция представляет собой пластиковый, металлический или комбинированный корпус и размещенный внутри фильтроэлемент. Такой фильтр подлежит обратной промывке в ручном или автоматическом режиме.

В нашем ассортименте можно найти весь ряд фильтров компании BWT. Ниже попытаемся немного рассказать о них.

Линейка Multipur

Это фильтры, которые используются в промышленности.

Корпус его изготовлен из бронзы, а фильтрующий элемент - из нержавеющей стали. Это позволяет работать при давлении до 10 бар и рабочей температуре 30 - 40 оС, минимальный расход воды на промывку в таких системах 1,7 л/c.

Стоит отметить, что для фильтров с ручной промывкой рейтинг фильтрации 100 мкм и рабочее давление в пределах 2 - 10 бар. Для автоматических фильтров минимальное давление 2,5 мкм, а также есть фильтрующие элементы на 100 и 200 мкм.



MULTIPUR


65 M*/AP**

80 M*/AP**

100 M*/AP**

125 M*/AP**

150 M*/AP**

Производительность, м.куб/час

35

40

45

51

Подключение

DN65

DN80

DN100

DN125

DN150

Скорость потока воды при обратной промывке, м3/час

5

5,7

8,6

10

10

Вес, кг

13

16

21

28

32


 * ручная промывка

 ** автоматическая промывка

Линейка Protector

Эти фильтры предусматривают прямую или обратную промывку в ручном режиме, используются как в бытовых, так и в промышленных целях. Верхняя присоединительная часть выполняется из латуни, а колба из прозрачного пластика, который выдерживает высокое давление до 16 бар. Минимальное давление 1,5 бар, рейтинг фильтрации - 100 мкм, а рабочая температура 5 - 30 оС. В линейке Protector mini есть решения для горячей воды температурой до 70 оС.


PROTECTOR mini

Protector BW

Europafilter RS (RF)


½’’

¾’’

1’

¾’’

1’’

¾’’

1’’

1¼’’

1½’’

2

Номинальный диаметр подсоединения

15

20

25

20

25

20

25

32

40

50

Производительность, м.куб/час

1,6

2,8

3,5

3

3,5

3

3,5

4

9

12

Рейтинг фильтрации, мкм

100

90 - 110

90 - 200

Промывка

Прямая

Обратная



Линейка R1

Это новые привлекательные фильтры премиум качества. Они предусматривают удаление частиц размером более 90 - 110 мкм, максимальное давление - 16 бар.

Помимо стильного дизайна этот фильтр может устанавливаться как вертикально, так и горизонтально, и предусматривает 10-летнюю гарантию.


¾’’ (RSF)

1’’ (RSF)

1¼’’ (RSF)

¾’’ (HWS)

1’’ (HWS)

1¼’’ (HWS)

Номинальный диаметр подсоединения

20

25

32

20

25

32

Производительность, м.куб/час

3,35

3,67

4,10

2,27

3,6

5,8

Давление после редукционного клапана, бар

-

-

-

2-6


Фильтры от накипи

Как работает фильтр от накипи Ecosoft Scalex

Это картриджные магистральные фильтры, в которых используются материалы, способные выделять в поток жидкости определенное количество умягчающих реагентов. Традиционно в роли загрузок используются полифосфаты: они обеспечивают высокий уровень защиты нагревательных элементов от накипи, в результате можно экономить до 30% электроэнергии и до 50% моющих средств.

Однако фосфаты имеют опасное влияние на окружающую среду, когда вода, чрезмерно насыщенная ими, попадает на станции биологической очистки сточных вод, на очистных сооружениях начинается неконтролируемое размножение микроорганизмов и водорослей, в том числе цианобактерий.

Компания Ecosoft использует в фильтрах от накипи безопасный наполнитель, который представляет собой гранулы, пропитанные растворимым реагентом не содержащим фосфаты. При этом эффективность устройства не ниже фосфатных аналогов.

Что такое магнитный фильтр для воды?

Магнитный фильтр - это устройство, работа которого основана на постоянном магнитном поле, препятствующем образованию кристаллов накипи. Конструкция представляет собой цилиндрический стальной корпус, внутри которого находятся постоянные магниты. Устанавливается такое устройство непосредственно в трубопровод посредством использования фитингов.

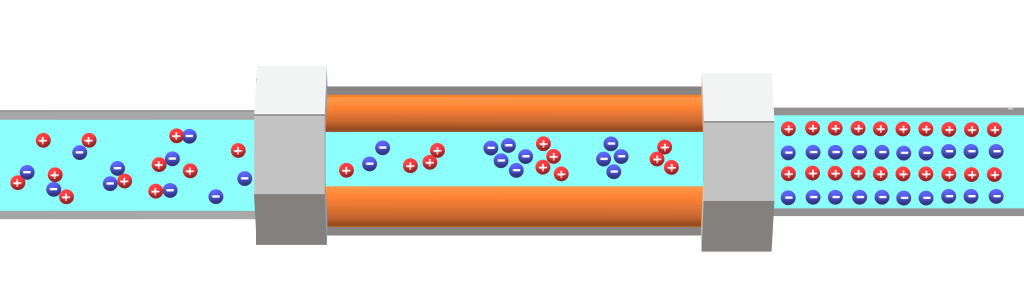

Принцип действия магнитного фильтра основан на действии на воду магнитного поля. Когда вода проходит через устройство, ионы растворенных веществ (в том числе солей жесткости) “упорядочиваются” в особую структуру. Вместо плоских пластинчатых кристаллов, которые имеют свойство к образованию агломератов легко оседающих на поверхности, образовываются острые игольчатые кристаллы. Они в свою очередь не способны склеиваться между собой и поверхностями и образовывать накипь. Эти кристаллы зависают в толщине жидкой фазы, а при отстаивании оседают на дно.

Магнитный фильтр для воды. Принцип работы

Несмотря на то, что конструкция прибора кажется очень простой, его эффективность в отношении предупреждения накипеобразования достигает 50%. С учетом того, что одного устройства хватает на 5 - 7 лет работы, это довольно удачный вариант.

Мы попытались ответить на вопросы: магистральный фильтр - что это, как используется, куда подойдет? Если у вас осталось, что спросить, с радостью ответим в комментариях.
