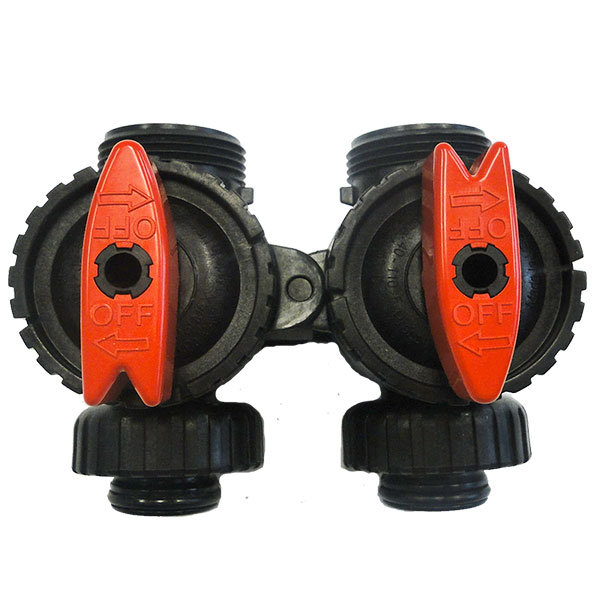

Байпасный вентиль для Clack WS 1

Байпасный вентиль позволяет заменить три шаровых крана, подключённых в один узел.

Какие особенности модели?

С данным вентилем больше не нужно отключать воду потребителю во время сервисных работ или диагностики системы, необходимо только перекрыть подачу воды на фильтр. Подходит для всех засыпных фильтров с управляющими клапанами СЕ1" и СЕ125".

Какие преимущества?

• Удобная установка на управляющий клапан
• Надёжность работы и длительный срок эксплуатации
• Сервисное обслуживание байпасного вентиля можно проводить вручную (если это необходимо)
• Стабильная работа и постоянный доступ к воде

Как работает?

Основные компоненты — два крана, которые отвечают за направление потока воды внутри клапана. Положения кранов-стрелок указывают направление потока воды внутри клапана, и, соответственно, определяют режимы использования данного аксессуара:

Рабочий режим

подача воды на фильтр, очистка и направление очищенной воды потребителю

Режим байпаса

поток воды направлен напрямую потребителю, минуя фильтр

Диагностика

подача исходной воды осуществляется в фильтр, но потребитель воду не получает

Положение «закрыто»

поток воды полностью перекрыт

Основными элементами байпасного клапана являются два крана, которые отвечают за направление потока воды внутри клапана. В зависимости от положения кранов-стрелок, меняется и поток воды внутри клапана, соответственно, меняются режимы использования данного аксессуара:

• Рабочий режим: подача воды на фильтр, её очистка и направление уже очищенной потребителю

• Режим байпаса: поток воды направлен в обход фильтра, напрямую потребителю без её очистки

• Диагностика: подача исходной воды осуществляется в фильтр, но она не поступает потребителю

• Положение «закрыто»: поток воды полностью перекрыт.

Обслуживание заключается в разборке, тщательной очистке данного оборудования, замене уплотнительных колец.

Обслуживание должно проводиться квалифицированным персоналом.

Технические параметры

• Присоединительный размер — 1"

• Материал — норил, полипропилен

• Рабочее давление — от 1,4 до 8,6 бар

• Рабочая температура — от 4 до 43 °С

• Устанавливается только на линии холодной воды.
